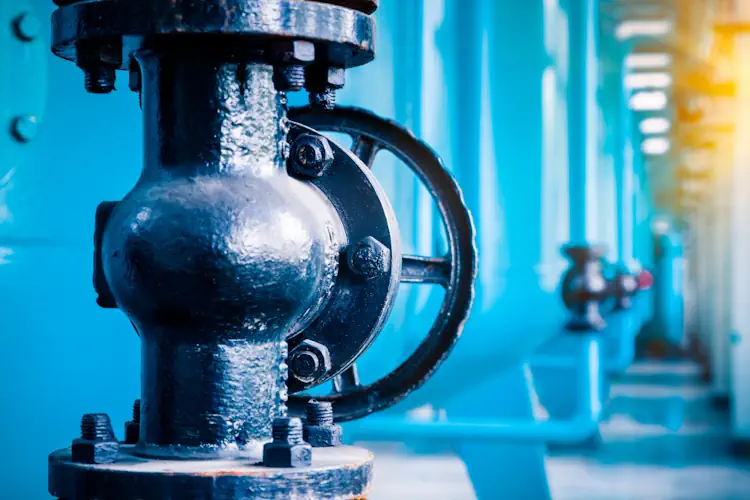

В мире трубопроводной арматуры чугун занимает особую нишу — материал, который сочетает доступность, хорошие литейные качества и стойкость к коррозии в водных средах. Чугунные задвижки десятилетиями остаются основным типом запорных устройств для систем водоснабжения, канализации, отопления и тепловых сетей. Их массовое применение объясняется простотой конструкции, ремонтопригодностью и способностью работать в условиях, где стальная арматура быстро выходила бы из строя из-за коррозии. Да и стоимость чугунного литья значительно ниже кованых или штампованных стальных аналогов, что делает эти задвижки экономически оправданным решением для городского хозяйства и промышленных объектов с неагрессивными средами.
Основное преимущество чугунной запорной арматуры — стойкость к атмосферной и почвенной коррозии, которая губительно действует на углеродистые стали. В системах центрального отопления и горячего водоснабжения чугунные задвижки служат по 20–30 лет без серьезных повреждений, тогда как стальные в тех же условиях требуют замены через 10–15 лет. Поэтому при проектировании новых или реконструкции старых сетей инженеры часто отдают предпочтение именно этому материалу. Задвижки из чугуна выпускаются в различных исполнениях — с фланцевым присоединением, под приварку (реже), с выдвижным и невыдвижным шпинделем, ручным или электрическим приводом. Этот выбор позволяет подобрать оптимальный вариант для любого трубопровода — от внутриквартальных сетей до магистральных водоводов с условным проходом до 1200 мм и более.
Устройство и конструктивные особенности чугунных задвижек
Конструкция чугунной задвижки принципиально не отличается от стальной — это корпус, крышка, запирающий элемент (клин или диск), шпиндель и сальниковое уплотнение. Корпус и крышка отливаются из серого чугуна марок СЧ20, СЧ25 или высокопрочного чугуна с шаровидным графитом (ВЧШГ) для повышенных нагрузок. Отливка обеспечивает сложную внутреннюю геометрию — направляющие для клина, седла, каналы. Толщина стенок рассчитана на рабочее давление до 1,6 МПа (Ру 16) и для некоторых моделей до 2,5 МПа. В отличие от стали, чугун не обладает пластичностью, поэтому задвижки проектируют с большим запасом прочности, исключая концентраторы напряжений.
Запирающим элементом чаще всего служит клин — цельный или упругий (двухдисковый). Цельный клин прост, но при температурных деформациях может заклинивать, поэтому для сетей с перепадами температур чаще используют упругий клин с прорезью, компенсирующей расширения. Седла либо отливаются заодно с корпусом и затем растачиваются, либо вставляются в виде сменных колец из бронзы или нержавейки. Второй вариант предпочтительнее, поскольку позволяет заменять изношенные седла без замены всей задвижки. Шпиндель изготавливают из коррозионностойкой стали или латуни — он не контактирует с водой, но в сальниковой камере может накапливаться влага, поэтому устойчивость к коррозии здесь критична.
Сальниковое уплотнение у чугунных задвижек традиционно выполняется на асбестовой или графитовой набивке. Для систем горячего водоснабжения (до 200 °С) применяют термостойкие материалы — графит или паронит. Герметичность сальника достигается поджатием крышки сальника гайками. Важная особенность: у чугунных задвижек с невыдвижным шпинделем резьба находится внутри корпуса, и смазка осуществляется через пресс-масленку — эту операцию необходимо регулярно выполнять, чтобы избежать заедания.
Типы чугунных задвижек по конструкции и способу присоединения
Классификация чугунных задвижек идет по нескольким признакам. По типу затвора делятся на клиновые (самые распространенные) и параллельные (реже). Клиновые, в свою очередь, бывают с цельным, упругим и двухдисковым клином. По способу управления — с ручным маховиком, с червячным редуктором (для больших диаметров) и с электроприводом. По типу шпинделя — с выдвижным (когда шток выходит наружу при открытии) и невыдвижным (компактные, для стесненных условий).
По способу присоединения к трубопроводу чугунные задвижки выпускаются фланцевыми — это основной вариант для диаметров от 50 до 1200 мм. Фланцы соответствуют стандартам ГОСТ 12815-80 (плоские) или ГОСТ 33259-15 (с выступом-впадиной). Реже встречаются муфтовые задвижки (для диаметров до 100 мм) и задвижки под приварку — последние применяются на ответственных участках, где недопустимы фланцевые соединения. Однако для чугуна сварка сложна, поэтому приварные задвижки делают со стальными приварными концами.
Отдельная категория — чугунные задвижки с обрезиненным клином. В них запирающий элемент покрыт слоем резины или EPDM, что обеспечивает абсолютную герметичность даже на шероховатых поверхностях. Такие модели широко применяются в водоснабжении, особенно для питьевой воды, так как резина не влияет на качество воды и устойчива к хлорированию. Они легче, дешевле и требуют меньшего усилия при закрытии, но имеют ограничения по температуре (до 80–120 °С).
Преимущества и ограничения чугунных задвижек
У чугунной запорной арматуры есть ряд неоспоримых достоинств. Первое — высокая коррозионная стойкость в водных средах. Чугун покрывается плотной оксидной пленкой, которая замедляет дальнейшее окисление. Второе — хорошие антифрикционные свойства: чугунные поверхности скольжения меньше изнашиваются. Третье — демпфирующая способность: чугун гасит вибрации и снижает уровень шума в трубопроводе. Четвертое — ремонтопригодность: при износе седел их можно расточить или вставить новые кольца, а корпус — заварить и обработать (хотя это сложнее, чем со сталью).
Пятое преимущество — доступность и отработанная технология литья, что делает чугунные задвижки значительно дешевле стальных для одних и тех же типоразмеров. Шестое — широкий ассортимент стандартных размеров и возможность поставки с любым типом привода.
Однако ограничения тоже существенны. Чугун хрупок — удары и резкие перепады температуры могут вызвать трещины. Поэтому задвижки из чугуна не рекомендуются для трубопроводов с гидроударами и для сред, содержащих абразивные частицы (песок, шламы), так как эрозия быстро разрушает седла. Температурный диапазон обычно ограничен 300 °С для серого чугуна и до 450 °С для высокопрочного. Рабочее давление редко превышает 1,6 МПа, хотя некоторые модели ВЧШГ рассчитаны на 2,5 МПа. Чугун не подходит для транспортировки кислот, щелочей и агрессивных химических реагентов — в таких случаях используют нержавеющую сталь или специальные покрытия.
Сравнение со стальными задвижками: когда выбирать чугун
Вопрос выбора между чугунной и стальной задвижкой возникает при проектировании каждого объекта. Практика показывает, что для систем водоснабжения и водоотведения, тепловых сетей с температурой до 150 °С, систем пожаротушения, ирригации — чугун оптимален. Он дешевле, долговечнее в условиях стоячей и проточной воды, меньше подвержен коррозии. Кроме того, для диаметров свыше 300 мм стальные задвижки становятся значительно тяжелее и дороже, а чугунное литье позволяет изготавливать корпуса большого размера с меньшими затратами.
В случаях высоких давлений (свыше 2,5 МПа), температур выше 300 °С, агрессивных сред, частых гидроударов, а также при требовании особо высокой герметичности (класс «А») применяют стальные задвижки. Также сталь необходима на объектах с взрывоопасными газами и нефтепродуктами, где недопустимо разрушение корпуса. Итак, граница проходит по параметрам среды: для «спокойных» водных систем — чугун, для «жестких» технологических сред — сталь.
Особенности монтажа и эксплуатации чугунных задвижек
Монтаж чугунной задвижки требует аккуратности. Из-за хрупкости материала недопустимы удары по корпусу, перекосы фланцев и неравномерная затяжка болтов — это может вызвать трещины. Перед установкой необходимо проверить соосность трубопровода, очистить фланцевые поверхности, уложить прокладку (паронит, резина, фторопласт) и затягивать болты крест-накрест с контролем момента. Рекомендуется использовать динамометрический ключ, чтобы не превысить допустимое усилие.
В процессе эксплуатации следует регулярно (раз в квартал) проворачивать маховик на 1–2 оборота для предотвращения залипания клина. Особенно это актуально для систем с питьевой водой, где длительный простой может привести к прикипанию резинового уплотнения. При первых признаках течи по сальнику его подтягивают, не дожидаясь утечек. Если течь не устраняется — заменяют набивку, предварительно сбросив давление.
Типичные повреждения чугунных задвижек: растрескивание корпуса из-за гидроударов или замерзания воды, разрушение сальникового узла, износ седел от абразивных частиц, коррозия шпинделя (если он не из нержавейки). Замену задвижки производят при появлении сквозных трещин или при сильном пропуске среды, который нельзя устранить притиркой. Задвижки с изношенными седлами можно восстановить, расточив посадочные места и установив новые кольца — это дешевле, чем покупка нового изделия.
Чугунные задвижки с электроприводом: автоматизация сетей
Современные тенденции требуют автоматизации запорной арматуры для дистанционного управления и интеграции в системы диспетчерского контроля. Чугунные задвижки оснащаются электрическими приводами, которые устанавливаются на крышку вместо маховика. Электроприводы бывают с редукторами, обеспечивающими необходимое усилие и скорость хода. Для больших диаметров (от 500 мм) используют червячные редукторы с самоторможением, исключающим самопроизвольное открытие от давления среды.
При выборе электропривода для чугунной задвижки важно согласовать крутящий момент и время открытия с паспортными данными, чтобы не перегрузить корпус и не вызвать его деформацию. Современные приводы имеют встроенные датчики положения, моментов и защиту от перегрузки — они автоматически отключаются при достижении крайних положений или при заклинивании. Такие системы уже активно внедряются на насосных станциях, водозаборных узлах и в системах пожаротушения, обеспечивая надежное управление без участия человека.
Стандарты и качество: на что обращать внимание при закупке
Качество чугунных задвижек регламентируется рядом ГОСТ и международных стандартов. Основной документ — ГОСТ 25662-83 (для фланцевых задвижек на Ру до 1,6 МПа) и ГОСТ 9697-87 (на Ру до 0,6 МПа). Также действуют ТУ заводов-изготовителей. При приемке следует проверять: соответствие размеров фланцев, чистоту обработки уплотнительных поверхностей, наличие маркировки на корпусе (тип, Ду, Ру, марка чугуна), дату изготовления. Обязательно требуют паспорт с результатами гидроиспытаний на прочность и герметичность, которые проводятся на заводе.
Признаки качественной задвижки:
- Поверхность корпуса — без раковин, трещин, пригаров и искажений геометрии;
- Фланцы — строго параллельны, с чисто обработанными поверхностями;
- Ход маховика — плавный, без заеданий и люфта;
- Сальниковый узел — без подтеканий при опрессовке;
- Маркировка — четкая, нестертая, указывает на стрелку направления потока (если задвижка односторонняя).
Некоторые производители предлагают задвижки с внутренним эпоксидным или цементно-песчаным покрытием для дополнительной защиты от коррозии. Это особенно актуально для питьевого водоснабжения — такие покрытия сертифицированы по санитарно-эпидемиологическим нормам и не влияют на качество воды. Стоимость таких изделий выше, но они служат дольше и требуют меньшего обслуживания.
Эксперты рекомендуют при выборе чугунной задвижки учитывать не только цену, но и репутацию завода, наличие сертификатов, а также условия гарантийного обслуживания. Не стоит покупать арматуру у непроверенных поставщиков — риск получить изделие с низким качеством металла или неточной геометрией слишком велик. Одна некачественная задвижка может вывести из строя целый узел и вызвать аварию с перебоями водоснабжения.
