Лифт для коттеджа, который не крадёт пространство: инженерный разбор Nova Elex Ultra

Частный дом в два-три этажа диктует свою логику перемещения. Носить продукты наверх, поднимать чемоданы или помогать пожилым родственникам — ежедневные сценарии, которые превращают лифт из элемента роскоши в функциональный инструмент. Строительные нормативы разрешают установку вертикального подъёмника в коттедже без согласования с надзорными органами, если тот работает от бытовой сети 220 В и не превышает определённых габаритов. Производители давно поняли запрос рынка и начали выпускать электрические модели без громоздкого машинного отделения.

Инженеры компании Nova Elex пошли дальше и разработали линейку Ultra, рассчитанную именно на нагрузки коттеджного формата — от умеренной проходимости до пиковых гостевых дней. Подробные паспорта изделий, схемы монтажа и сертификационные протоколы публикуются в открытом доступе на www.trastlift.ru. Этот технический каталог избавляет архитектора от долгих запросов и даёт точные цифры для проекта ещё на этапе эскиза. Решения Nova Elex адресованы тем, кто строит дом с прицелом на десятилетия комфортной жизни.

Механика, убранная в стену: почему электрический лифт Ultra не требует машинного помещения

Традиционная схема с отдельной надстройкой на кровле съедает полезную площадь и создаёт паразитную вибрацию на верхнем этаже. В модели Ultra лебёдка крепится на направляющих внутри шахты, подвешивается на усиленных рельсах и обслуживается прямо с крыши кабины. Такое решение не просто экономит место — оно меняет акустический профиль всего подъёмника. Инверторный частотный преобразователь разгоняет двигатель плавно, без рывков, а торможение происходит с рекуперацией энергии в сеть.

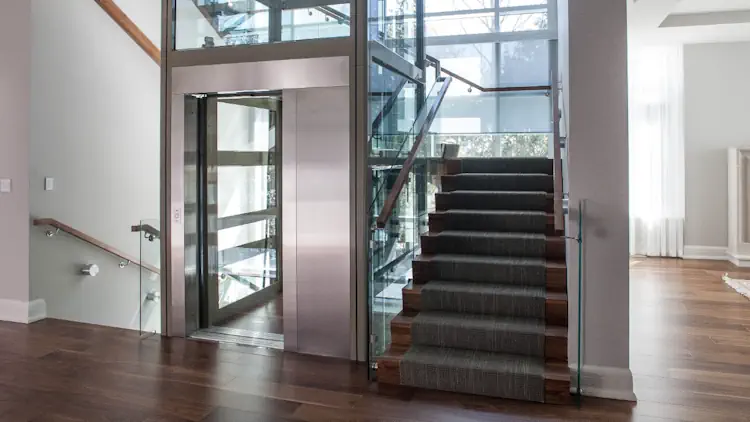

Электрический лифт без машинного помещения — конструкция, полностью адаптированная под частное домостроение. Шахта собирается из металлокаркаса и может быть обшита гипсокартоном, стеклянными панелями или деревом под финишную отделку интерьера. В кирпичных и монолитных коттеджах каркас часто заменяют несущие стены, но принцип остаётся тем же: всё оборудование сгруппировано в вертикальном колодце, который начинается от пола первого этажа и заканчивается потолком последнего. Отсутствие выступающей рубки над кровлей упрощает устройство тёплой кровли и снегозадержание.

Малая глубина приямка и компактная оголовочная зона

Лифт для коттеджа часто вписывают в существующий проём или лестничный пролёт. Проектировщики ценят модель Ultra за неглубокий приямок — от 400 миллиметров, что близко к толщине стандартной фундаментной плиты. Нижняя отметка кабины опускается на уровень чистого пола первого этажа без лестничных ступеней, а гидроизоляция приямка выполняется обычной обмазочной мастикой без насосной станции дренажа. Верхняя оголовочная зона требует всего 2600–2800 мм от пола последнего этажа до потолка шахты — такие цифры спокойно укладываются в высоту жилых помещений.

Сборка шахты без мокрых процессов позволяет монтировать лифт в уже обжитом доме за три-четыре недели. Монтажная бригада заводит секции через оконный проём или временную кровельную штробу, собирает направляющие по лазерному уровню и настраивает кабину на плавное скольжение по полиуретановым роликам. Тестовый прогон с нагрузкой 125 % от номинала — обязательная часть пусконаладки, зафиксированная в шеф-монтажном акте.

Грузоподъёмность и кинематика: сколько пассажиров поднимет Nova Elex Ultra

Расчёт ведётся от пикового пассажиропотока. В утренние часы семья из четырёх-пяти человек плюс гости способны одновременно потребовать подъём. Инженеры Nova Elex заложили вилку грузоподъёмности от 450 до 1000 килограммов — это покрывает диапазон от пяти до четырнадцати пассажиров. Фактически диапазон ещё шире: максимальная модификация способна взять 1250 кг, что соответствует шестнадцати пассажирам и позволяет перевозить крупногабаритную мебель или строительные материалы во время ремонта.

Параметры кабины подбираются под шахту, а не наоборот. Существует несколько фиксированных типоразмеров:

• Ширина 1000–1200 мм — оптимальна для прохода в дверной проём стандартной ширины, кабина вмещает трёх человек или одного с багажом.
• Глубина 1200–1500 мм — позволяет закатывать детскую коляску либо кресло-коляску без складывания.
• Высота кабины 2100 мм — сохраняет ощущение воздушного объёма, не вызывая клаустрофобии даже у чувствительных людей.
• Телескопические двери — раздвигаются вбок, экономя пространство перед лифтом на этажных площадках.

Привод дверей регулируется по моменту срабатывания реверса: встретив препятствие, створки мгновенно возвращаются в открытое положение. Датчики инфракрасного барьера или контактная кромка — опции, которые завод-изготовитель прошивает в контроллер на этапе сборки шкафа управления.

Скорость до 1 метра в секунду: почему это предел разумного в коттедже

Разгоняться быстрее на высоте 20–25 метров бессмысленно: более высокие скорости требуют усиленной шумоизоляции, масляных буферов и частых техосмотров. Один метр в секунду — крейсерский темп, при котором кабина проходит три этажа за 9–10 секунд. Пассажир не ощущает перегрузок, а дети и животные не испытывают испуга от резкого старта. Частотный векторный привод плавно выбирает зазоры в редукторе и гасит реактивные моменты, превращая движение в монотонное скольжение.

Смазка направляющих — ещё одна деталь, которую производитель оставляет на совести владельца. В коттеджах с тёплыми шахтами смазывать башмаки достаточно раз в полгода специальной пастой, не капающей на пол кабины. В неотапливаемых шахтах при минусовых температурах переходят на сухие ролики из полиамида, не требующие смазки вовсе. Руководство по эксплуатации содержит таблицу смазочных материалов с допусками вязкости, понятную любому сервисному инженеру.

Пульт управления размещают на высоте 900–1100 мм от пола, чтобы им могли пользоваться дети и люди в инвалидном кресле. Кнопки программируются на подсветку шрифтом Брайля — дополнение, ставшее стандартом в Европе и всё чаще встречающееся в российских загородных домах, где живут несколько поколений семьи. Мозгом системы служит контроллер на базе промышленного микропроцессора с энергонезависимой памятью, хранящей журнал поездок и ошибок. При пропадании сетевого напряжения лифт автоматически доезжает до ближайшего этажа и открывает двери, не запирая пассажира в темноте.

Аварийная механика и ночной алгоритм: как Ultra защищает в нештатной ситуации

Любой электрический лифт без машинного помещения проектируется с расчётом на внезапное исчезновение сети. Контроллер Nova Elex Ultra обрабатывает пропадание фазы за доли секунды и сразу переключает питание двигателя на встроенный блок конденсаторов. Энергии хватает, чтобы плавно довести кабину до ближайшего этажа и открыть двери. Этот манёвр исключает даже кратковременное застревание пассажира в темноте и не требует внешнего источника бесперебойного питания.

Параллельно срабатывает система аварийного освещения на светодиодах с автономным аккумулятором, рассчитанным на восемь часов непрерывного свечения. Светильник расположен под потолком кабины и заливает ровным потоком весь объём, не оставляя слепых зон. Клавиша вызова диспетчера на пульте программируется на дозвон до трёх номеров (телефон владельца, сервисной бригады, родственников) через встроенный GSM-модем, опционально устанавливаемый в шкаф управления. Сообщение содержит этаж, статус дверей и напряжение аккумулятора.

Детали безопасности не ограничиваются электрикой. Механика ловителей включается при превышении скорости на 15% от номинала. Колодки с твердосплавными накладками обжимают направляющие, останавливая кабину с перегрузкой не выше 2,5g — порог, который переносится без травм. Отдельный концевой выключатель контролирует ослабление тяговых канатов: при падении натяжения хотя бы одного из трёх ручьёв срабатывает блокировка пуска до осмотра.

Энергетический аппетит и акустический комфорт: цифры, которые слышит и платит владелец

Разговоры о прожорливости подъёмника часто заводят в тупик продавцы гидравлических систем. Электрический привод Nova Elex с векторным инвертором потребляет максимум 3,8 кВт при подъёме полной нагрузки 1000 кг и наборе скорости 1 м/с. На спуске двигатель работает в генераторном режиме, возвращая до 30% энергии обратно в сеть — владелец видит это как снижение общего расхода по счётчику за месяц.

Шумовой профиль измерен в аккредитованной лаборатории на расстоянии одного метра от шахты. На холостом ходу кабина скользит с фоном 48 дБА, при полной загрузке пик не поднимается выше 55 дБА. Тише работает только библиотечный кондиционер. Достигается такая акустика подбором полиуретановых роликов качения, балансировкой противовеса и виброразвязкой лебёдочной рамы от строительных конструкций через демпферные подушки.

Отдельного упоминания заслуживает ночной режим. В настройках контроллера задаётся временной интервал (обычно с 23:00 до 07:00), в который скорость автоматически снижается до 0,4 м/с, а вентилятор шкафа управления отключается. Никаких гулов или вибраций, способных разбудить спящий дом. Днём лифт возвращается к паспортной скорости без вмешательства пользователя.

Сводка характеристик моделей Ultra: от компактного до максимального

Четыре базовые модификации перекрывают любой запрос частного домостроения. Представленные ниже параметры собраны из открытых протоколов завода-изготовителя и подтверждены испытаниями на полигоне.

Цифры доказывают: подъемник для коттеджа на электрической тяге не требует жертв ни в планировке, ни в тишине жилых помещений. Монтажники привязывают конкретную модель к проекту по единственному критерию — ожидаемой пиковой загрузке в часы семейных праздников. Владелец большого коттеджа с пятью спальнями и бильярдной на мансарде чаще останавливается на Ultra 800 или 1000, чтобы лифт справлялся не только с людьми, но и с коробками, музыкальной аппаратурой и зимним инвентарём.

Стоит помнить о влиянии веса противовеса на общую эффективность. Инженеры завода взвешивают кабину с отделкой и половиной номинальной загрузки и рассчитывают противовес так, чтобы тяговый шкив всегда имел запас по сцеплению. Эта балансировка снижает пусковой ток и продлевает ресурс полиуретановых канатов до 15 лет без замены. В сервисном журнале каждого лифта есть графа «корректировка противовеса» — она заполняется при капитальном ремонте или смене типа отделки кабины.
