Вода мягкая и податливая, но стоит загнать её в тонкую струю под давлением в несколько тысяч атмосфер — и она начинает резать сталь, титан, гранит и даже стекло. Гидроабразивная резка, которую в быту называют резкой металла водой, давно перестала быть лабораторной экзотикой: так кроят детали для авиации, архитектурных фасадов, машиностроения и кондитерских производств. Человек, впервые увидевший, как струя с песком проходит сквозь плиту, обычно не верит, что в станке нет ни плазмы, ни лазера.
Промышленные станки поднимают давление воды до 3500–4200 бар, добавляют в поток гранатовый песок и направляют смесь через карбидное сопло. Скорость струи на выходе достигает 900–1200 метров в секунду — этого достаточно, чтобы частицы абразива выбивали микрокусочки материала по линии реза. Детальное описание резки металла гидроабразивной струёй публикует Tmzprogress.ru — ресурс разбирает технологию на конкретных производственных задачах. Там видно, что режущая способность зависит не от нагрева, а от кинетической энергии частиц. Именно поэтому вода справляется даже с жаропрочными сплавами, которые боятся перегрева.
Как вода превращается в режущий инструмент
Принцип работы гидроабразивной резки строится на простой механике: насос высокого давления сжимает воду почти без нагрева, затем поток проходит через сапфировое или алмазное сопло диаметром 0,1–0,4 мм. В смесительной камере в струю подсасывается абразив — мелкий гранатовый песок, который и выполняет основную работу. Вода тут не «режет» в привычном смысле, а разгоняет твёрдые частицы до огромных скоростей, и те царапают материал слой за слоем.
Формула проста: чем выше давление и твёрже абразив, тем быстрее идёт рез. Давление насоса гидроабразивной резки держится в рабочем диапазоне 3500–4200 бар. Для сравнения: в бытовом водопроводе давление составляет 3–5 бар. Ошибки в настройке давления или расхода песка сразу сказываются на качестве кромки — появляются задиры, непрорезанные участки, увод струи.
Технология гидроабразивной резки металла включает ещё один важный узел — фокусирующую трубку. Она выравнивает поток после смешивания с песком и не даёт струе расходиться. Именно от износа этой трубки чаще всего страдает точность: увеличение диаметра внутреннего канала на доли миллиметра делает кромку неровной.
Почему струя не размывает деталь и не режет стол
Частый вопрос от новичков: если вода такая мощная, почему она не превращает заготовку в мокрую кашу и не прорезает координатный стол. Ответ в фокусировке и распределении энергии. Струя выходит из фокусирующей трубки почти параллельной, а вся сила сконцентрирована на пятне диаметром меньше миллиметра. Как только поток проходит деталь, скорость резко падает, и остатки энергии гасятся в водяной ванне под рабочей поверхностью.
Координатный стол не страдает ещё и потому, что заготовка лежит на рёбрах-опорах, а струя уходит в промежутки между ними. Под нижней кромкой материал подпирает не сплошная плита, а узкие стальные ламели. Плюс вода сама служит демпфером: под столом стоит бак с водой, который тормозит струю за сантиметры.
Сохранить энергию помогает ламинарный поток — струя не распадается на брызги сразу после сопла, а летит ровной нитью. Для этого важна форма сопла и отсутствие пузырьков воздуха в магистрали.
Гидроабразив против лазера и плазмы: где вода выигрывает
Сравнение гидроабразивной и лазерной резки — вечный спор технологов. Короткого ответа нет, потому что у каждого метода своя зона эффективности. Плазменная резка тоже не сдаёт позиции: она дешевле по оборудованию и быстрее на толстом прокате. Вода выигрывает там, где нужны универсальность и чистая кромка без нагрева.
Холодный рез без зоны термического влияния
Лазер плавит и испаряет металл, плазма прожигает. Это удобно для тонкого листа, но на алюминии, титане и жаропрочных сплавах нагрев меняет структуру у кромки. Гидроабразивная резка не греет материал — температура в зоне реза редко поднимается выше 60–70 градусов. Поэтому её выбирают там, где нельзя допустить отпуск кромки, микротрещины или коробление.
Толщина, пакеты и разнородные слои
Плазменная резка берёт толстый металл быстро, но кромка получается грубой, с окалиной и широкой зоной прогрева. Вода не даёт такой скорости на стали 50 мм, зато даёт ровный рез без заусенцев и с минимальной доводкой. Ещё гидроабразив умеет резать пакет из нескольких листов за один проход. Это удешевляет серийные детали и экономит время на перестановку.
- Лазер — высокая скорость на тонком листе, но термическое влияние, отражения на цветных металлах и ограничения по толщине.
- Плазма — низкая себестоимость на толстом прокате, но грубая кромка, широкий рез и окалина.
- Гидроабразив — универсальность, холодная кромка, отсутствие заусенцев, но медленнее на тонких стальных листах и дороже в расходниках.
Неожиданные материалы: от титана до торта
Список материалов, которые режет вода, выглядит как подборка из разных цехов. Титановые детали для авиации, гранитные столешницы, витражи, резина, карбон, сэндвич-панели и даже пищевые заготовки — всё это можно кроить одной установкой. Резка титана водой не даёт окисленной кромки, что критично перед сваркой. Гидроабразивная резка стекла проходит без сколов, если подобрать давление и мелкую фракцию абразива. Композиты и соты не расслаиваются от вибрации, потому что нет ударного термоудара.
Гидроабразивная резка камня позволяет делать криволинейные вставки и мозаику с точностью до десятых долей миллиметра — для лазера такой материал неподъёмен, а механическая фреза даёт сколы. Вопрос «можно ли резать торт гидроабразивом» звучит как шутка, но технология действительно применяется для порционной нарезки замороженных кондитерских полуфабрикатов. Главное условие — отдельный станок, отмытый до пищевого допуска, и сменные расходники.
- Толстый титан и жаропрочные сплавы — без перегрева и охрупчивания.
- Гранит, мрамор, керамогранит — сложные орнаменты без трещин.
- Стекло и зеркала — чистые кромки без сколов и шлифовки.
- Резина, войлок, поролон, карбон — мягкие материалы не сминаются.
- Замороженные торты и шоколад — при отдельной оснастке и пищевом допуске.
Оборудование, абразив и расходники: на чём держится процесс

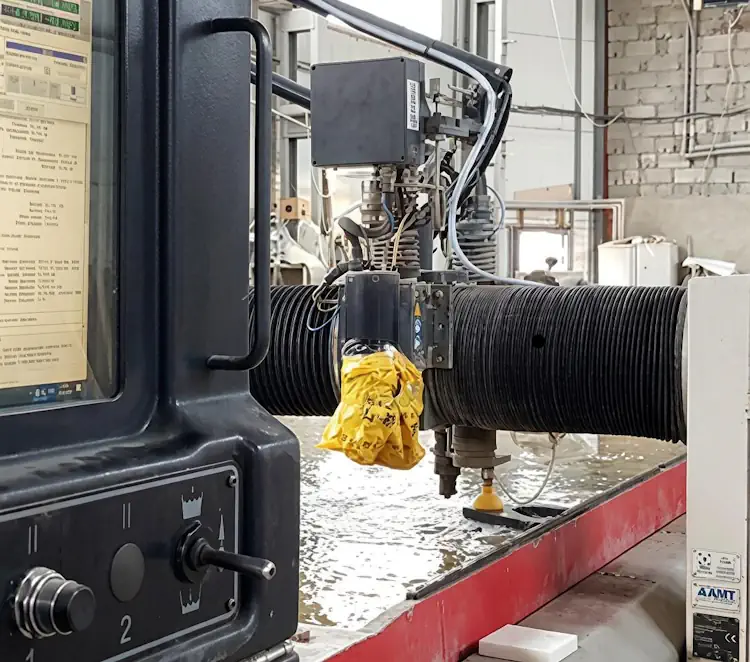

Оборудование для гидроабразивной резки состоит из насоса высокого давления, координатного стола, системы подачи абразива и ЧПУ. Насос — сердце станка. Современные машины оснащают прямым приводом или мультипликатором, а давление в системе может доходить до 6000 бар, хотя рабочие режимы обычно держат около 3500–4200 бар.
Сопло для гидроабразивной резки работает в паре с фокусирующей трубкой: первое формирует водяную струю, вторая смешивает её с песком и стабилизирует поток. Ресурс трубки измеряется десятками часов, а износ канала сразу уводит точность. Поэтому операторы следят за состоянием расходников не реже, чем за давлением.
Песок для гидроабразивной резки — главный расходный материал. Используют гранатовый песок разных фракций: крупный для толстых материалов, мелкий для деликатной кромки. Повторно его не используют — частицы после удара дробятся, теряют остроту и превращаются в шлам. Утилизация отработанного песка — отдельная забота производства.
Практические вопросы: скорость, цена, толщина металла
Гидроабразивная резка цена зависит от четырёх факторов: толщины материала, длины контура, скорости подачи и расхода песка. На тонкой стали 2–3 мм лазер обычно производительнее, но если нужна готовая кромка без шлифовки, вода выигрывает на сложных деталях с большим количеством отверстий.
Резка толстого металла водой — до 150–200 мм по стали — возможна, но в массовом производстве применяется редко: скорость падает, расход абразива растёт. Разумный экономический предел для стали — 50–80 мм, для алюминия — 100–120 мм. Толще режут только в случаях, когда другие способы физически не справляются.
Гидроабразивная резка алюминия без заусенцев — одно из самых частых требований в машиностроении. Водно-абразивная струя не плавит алюминий и не налипает на кромку, как это бывает при лазере. Деталь после станка можно сразу передавать на гибку или сборку.
Отдельная тема — программирование контура. Современные стойки ЧПУ позволяют вырезать фаски, отверстия малого диаметра и 3D-контуры с наклоном головки. Это заменяет фрезеровку в некоторых корпусных деталях.
