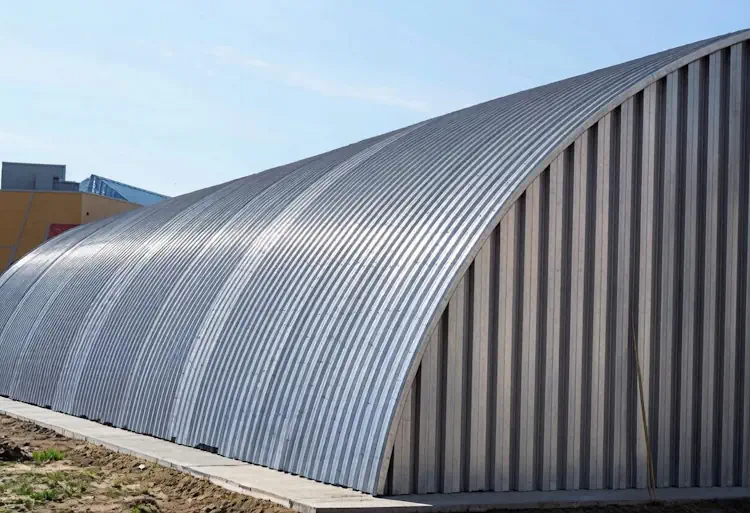

Большепролётные ангары, логистические терминалы и зернохранилища нуждаются в кровельном материале, совмещающем жёсткость несущей балки и гибкость, позволяющую обтянуть радиусный каркас без заломов. Плоский лист на дуге даёт складки, тонкий стеновой профиль теряет геометрию под снегом. Инженеры, проектирующие сводчатые сооружения шириной более двенадцати метров, всё чаще упираются в предел возможностей низкопрофильного металла и переходят на марку с высотой трапеции 44 миллиметра.
Производство арочного листа С44ПГ начинается с рулонной оцинкованной стали, которую пропускают через многоклетевой профилегибочный стан. Полученный профиль с глубокой трапецией обладает собственной несущей способностью, достаточной для перекрытия пролётов до восьми метров. Затем заготовку пропускают через вальцы, изгибающие её в продольном направлении до радиуса, заданного проектом. Рождается арочный профнастил С44ПГ — стеновой профиль, адаптированный для сводчатых кровель и способный нести нагрузку, сопоставимую с лёгкой фермой. Заводской изгиб исключает микротрещины в цинковом слое, а геометрия волны остаётся неизменной по всей длине, что гарантирует плотное прилегание листов друг к другу. Поставка готовых гнутых элементов длиной до двенадцати метров избавляет стройплощадку от необходимости держать вальцовочное оборудование и обученный персонал.
Геометрия, диктующая прочность: почему 44 миллиметра решают всё
Высота трапеции 44 миллиметра — ключевой параметр, отличающий С44ПГ от младших линеек С18 и С21. Чем выше волна, тем больше момент инерции сечения, а значит, тем дальше можно разносить опоры каркаса без риска остаточной деформации. С44ПГ при толщине металла 0,6 миллиметра и пролёте 6 метров выдерживает распределённую нагрузку свыше 280 килограммов на квадратный метр. Для сравнения: С18 той же толщины на том же пролёте держит около 180 килограммов. Разница в 100 килограммов — это целый снеговой мешок, который арка воспринимает без дополнительных подстропильных конструкций.
Широкая полка трапеции образует плоскую площадку для укладки смежного листа, а глубокая выемка работает как продольное ребро жёсткости. В арочном варианте это ребро изгибается вместе со всем листом, сохраняя свою функцию. Ветровые испытания показали, что С44ПГ, уложенный по дуге радиусом пять метров, выдерживает скоростной напор до 45 метров в секунду — показатель, характерный для прибрежных ураганных зон. Секрет в том, что воздушный поток не закручивается в вихри на стыках, а плавно обтекает свод, снижая отрывное усилие.
Сырьё и защита: что скрывается под полимерной плёнкой
Исходный материал — холоднокатаный стальной лист толщиной от 0,5 до 0,8 миллиметра с цинковым покрытием плотностью 180–275 граммов на квадратный метр. Для агрессивных сред, таких как морское побережье или зона выбросов химических предприятий, выбирают цинк верхней границы и дополнительный полимерный слой. Полиэстер с глянцевым или матовым финишем служит 10–15 лет, сохраняя насыщенный цвет. Пурал с толщиной 50 микрон добавляет стойкость к истиранию и кислотным дождям, продлевая ресурс до 25 лет. Пластизол в 200 микрон даёт рельефную фактуру и максимальную механическую защиту, а PVDF выдерживает ультрафиолет без меления в течение трёх десятилетий.
Технологи, работающие с С44ПГ, подбирают полимер так, чтобы при радиусе изгиба от трёх с половиной метров внешняя сторона волны не трескалась. Лабораторный контроль включает тест на растяжение покрытия при отрицательных температурах: образец изгибают на оправке заданного диаметра после выдержки в морозильной камере при минус 40 градусах. Отсутствие трещин под микроскопом с двадцатикратным увеличением — обязательное условие приёмки партии.
Сравнение С44ПГ с родственными профилями: когда доплата оправдана
Младшая линейка С18 хороша для навесов, козырьков и ограждений, но на пролётах свыше пяти метров требует сгущения обрешётки, что съедает экономию на стоимости листа. С21 занимает промежуточное положение — его несущая способность выше стенового С18, но до С44 он не дотягивает. Инженерный расчёт для ангара шириной 15 метров показывает, что при использовании С21 шаг дуг должен составлять 1,2 метра, а с С44ПГ он разносится до 1,8 метра. Разница в количестве опорных конструкций сокращает смету на металлокаркас на 30 процентов, перекрывая разницу в цене профнастила.
Несуще-стеновой НС35 сопоставим с С44 по жёсткости, но его арочная модификация встречается реже из-за технологических ограничений гибки. С44ПГ производится на отлаженных линиях, где вальцы настроены именно под эту геометрию, поэтому качество изгиба стабильно от партии к партии. Проектировщики, закладывающие в спецификацию С44ПГ, получают предсказуемый результат без экспериментов на стройплощадке.
Области, где арочный профнастил С44ПГ становится безальтернативным
Ангары для тяжёлой техники и складские терминалы
Сельскохозяйственные и логистические предприятия строят ангары шириной 18–24 метра, где кровля воспринимает не только снег и ветер, но и динамические нагрузки от подвесного оборудования. С44ПГ позволяет смонтировать свод без внутренних колонн, оставляя всё пространство свободным для манёвра погрузчиков. Подвесные монорельсы для талей крепятся непосредственно к дугам каркаса через усиленные вуты, а профнастил, уложенный поверх, работает как жёсткая диафрагма, связывающая фермы в единую пространственную конструкцию.
Производственные цеха и ремонтные боксы
В боксах для ремонта автобусов и спецтехники важна высота потолка. С44ПГ, уложенный по дуге радиусом 6 метров, даёт коньковый подъём до 5 метров, обеспечивая вертикальный зазор для поднятого кузова самосвала. При этом стены и кровля — это один и тот же лист, без стыков и переходных элементов. Отсутствие горизонтальных швов исключает протечки в местах перегиба, где обычно скапливается конденсат.
Спортивные сооружения и торговые павильоны
Крытые теннисные корты, ледовые арены и выставочные павильоны требуют светлого интерьера и хорошей акустики. С44ПГ с покрытием из белого полиэстера отражает до 70 процентов солнечного света, снижая расходы на освещение. Перфорированный вариант листа с подклеенным акустическим войлоком поглощает реверберацию, что особенно важно в помещениях с металлическими поверхностями.
Монтаж С44ПГ: правила жёсткой фиксации глубокого профиля
Укладка арочного профнастила с высокой волной имеет свои нюансы, отличающие её от монтажа низкопрофильных аналогов. Саморез должен проходить сквозь гребень волны строго перпендикулярно плоскости дуги. При высоте трапеции 44 миллиметра даже небольшое отклонение сверла даёт перекос метиза, который разрушает EPDM-прокладку и открывает путь воде. Специалисты используют шуруповёрты с регулируемым ограничителем момента и насадкой-удлинителем, позволяющей удерживать инструмент под прямым углом.
Нахлёст боковых граней выполняют в одну полную волну, причём лист, лежащий выше по дуге, накрывает нижний. Стык герметизируют двумя линиями: бутилкаучуковый шнур укладывают в паз трапеции, а полиуретановый герметик наносят по гребню. Двойной барьер страхует от капиллярного подсоса воды при таянии снега. Резку листа в размер производят только высечными ножницами или дисковой пилой с твердосплавными зубьями, полностью исключая абразивный инструмент. Кромку реза сразу обрабатывают ремонтной краской из аэрозольного баллона, поставляемого производителем.
- Высота профиля 44 мм. Максимальный момент инерции сечения среди стеновых марок позволяет перекрывать пролёты до 8 метров без промежуточных прогонов. Снеговая нагрузка до 280 кг/м² воспринимается без остаточного прогиба.
- Радиус от 3,5 метров. Минимальный изгиб даёт компактный свод для узких проездов и навесов. Заводская гибка сохраняет геометрию волны и целостность защитных покрытий.
- Длина до 12 метров без стыков. Отсутствие поперечных нахлёстов снижает риск протечек до нуля и ускоряет монтаж. Один лист перекрывает половину дуги ангара шириной 18 метров.
- Масса 1 м² от 5,8 кг. Прибавка в весе по сравнению с С18 компенсируется возросшей несущей способностью. Тонна С44ПГ закрывает около 160 квадратных метров кровли.
- Полимерное покрытие под ключ. Выбор из полиэстера, пурала, пластизола и PVDF с гарантией цвета до 30 лет. Покрытие наносится до гибки, что исключает повреждение плёнки на вальцах.
Транспортировка, складирование и допуски: что проверяют на входном контроле
Арочный профнастил С44ПГ доставляется на объект в пачках, уложенных на ложементы, повторяющие радиус изгиба. Это предохраняет лист от распрямления под собственным весом. При разгрузке используют мягкие текстильные стропы или траверсу с вакуумными захватами. Хранят пачки под навесом на прокладках, исключающих контакт с грунтом. Если монтаж откладывается более чем на неделю, пачку укрывают дышащим тентом, предотвращающим парниковый эффект и конденсацию влаги между листами.
Входной контроль включает замер радиуса шаблоном, проверку ширины полезной и полной, толщины металла микрометром и сплошности полимерного покрытия искровым дефектоскопом. Допуск по радиусу составляет плюс-минус 15 миллиметров на длине 6 метров — это соответствует строительным нормам и обеспечивает плотное прилегание листов к обрешётке без подкладок. Каждая партия сопровождается паспортом качества с указанием номера плавки стали, класса цинкового покрытия и протоколом испытаний на растяжение и изгиб.
Проектировщик, закладывающий арочный профнастил С44ПГ в спецификацию, получает расчётный ресурс конструкции в 30–50 лет при минимальных эксплуатационных затратах. Материал не гниёт, не трескается на морозе и не требует ежегодной подкраски. Свод, собранный из таких листов, работает как единая скорлупа, перераспределяющая нагрузки на фундамент равномерно, без пиковых напряжений в коньке и пятовых узлах. Именно поэтому С44ПГ всё чаще появляется на чертежах объектов, где раньше безраздельно господствовали тяжёлые железобетонные плиты и металлоёмкие фермы.
