Любой трубопровод — это сеть, в которой редко встречаются участки с одинаковым диаметром. Переход от одной трубы к другой, изменение сечения для снижения скорости потока или повышения давления, подключение оборудования с другими присоединительными размерами — эти задачи возникают на каждом шагу. Без специальных соединительных деталей было бы невозможно собрать сложную магистраль, соединить насосы с трубопроводами или организовать разветвлённые системы. Именно здесь на помощь приходят стальные переходники — элементы, которые позволяют герметично и надёжно стыковать трубы разного калибра в единую систему.

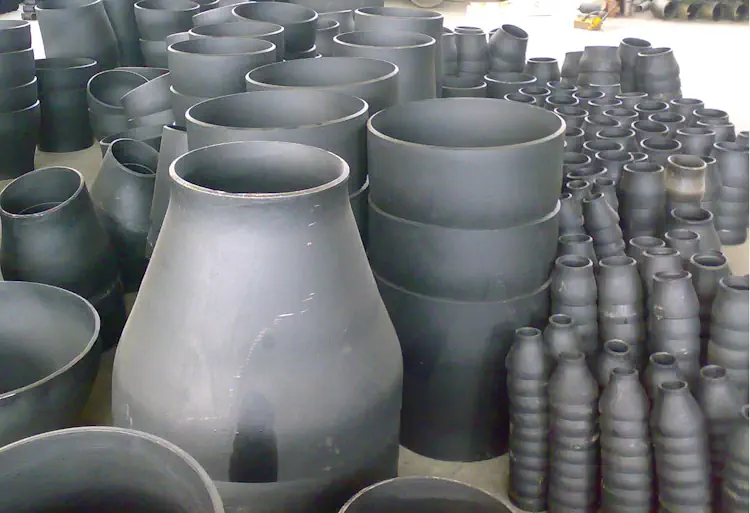

Конструкция переходов проста, но их роль в трубопроводной арматуре трудно переоценить. Эти детали представляют собой отрезки трубы с плавным или ступенчатым изменением диаметра, которые привариваются к концам соединяемых участков. В каталогах производителей представлен широкий сортамент таких изделий — переходы стальные выпускаются в концентрическом и эксцентрическом исполнении, из углеродистых, легированных и нержавеющих сталей, с различными толщинами стенок и размерами. Правильно подобранный переход обеспечивает не только механическую прочность соединения, но и минимальные гидравлические потери, а главное — полную герметичность стыка, которая достигается за счёт качественной сварки и последующего контроля швов.
Сварное соединение — основной способ монтажа стальных переходов. Деталь приваривается к трубе по всей окружности, и этот шов должен быть выполнен безупречно. Чтобы убедиться в отсутствии внутренних дефектов (пор, трещин, непроваров), каждый сварной стык подвергается неразрушающему контролю — чаще всего используют ультразвуковую дефектоскопию. Такой подход гарантирует, что переход прослужит весь расчётный срок и не станет причиной аварии. Специалисты знают: экономия на контроле качества — самая опасная экономия, ведь утечка в месте перехода диаметров может привести к остановке производства, экологическому ущербу и дорогостоящему ремонту.
Устройство и назначение стальных переходов
Стальной переход (или переходник) — это фасонная деталь трубопровода, предназначенная для соединения двух труб с разными условными проходами. Геометрически он представляет собой усечённый конус (для концентрических моделей) или эксцентриковую втулку со смещёнными осями. Внутренняя полость плавно расширяется или сужается, что позволяет минимизировать завихрения потока и потери давления на местных сопротивлениях. Основные параметры перехода — это диаметры на входе и выходе, толщина стенки, длина и угол конусности.
Переходы изготавливаются методом горячей штамповки, ковки или сварки из листа (для крупных диаметров). Горячедеформированные изделия имеют более однородную структуру металла и лучше работают под высоким давлением. Сварные переходы, состоящие из нескольких лепестков, применяются для больших диаметров (от 500 мм) и при низких давлениях. В любом случае, деталь должна выдерживать рабочее давление, температуру и воздействие транспортируемой среды без деформаций и коррозии.
Основная задача переходника — обеспечить герметичное соединение двух веток трубопровода различного диаметра. Это может быть необходимо при переходе от магистрального трубопровода к распределительной сети, при подключении насосов с другими присоединительными размерами, при изменении сечения для регулирования скорости потока или при ремонтных работах, когда заменяемый участок имеет иной диаметр. Без переходов невозможно представить ни один современный трубопровод, будь то система водоснабжения, канализации, нефтегазовая магистраль или технологическая обвязка химического реактора.
Типы стальных переходов: концентрические и эксцентриковые
По геометрии оси различают два основных типа переходов — концентрические и эксцентриковые. Выбор между ними определяется условиями монтажа и требованиями к рабочей среде.
Концентрические переходы
Концентрический переход — это деталь, у которой оси входного и выходного отверстий совпадают. Такой элемент имеет вид усечённого конуса, плавно расширяющегося или сужающегося. Его применяют в вертикальных участках трубопроводов и в тех случаях, когда не требуется изменение уровня потока. Основное преимущество — симметричность, что упрощает центровку при монтаже и снижает гидравлическое сопротивление. Концентрические переходы широко используются в насосных станциях, на вертикальных стояках, в системах с чистыми жидкостями и газами.
Эксцентриковые переходы
Эксцентриковый переход имеет смещённые оси входного и выходного отверстий, то есть верхняя или нижняя образующая остаётся горизонтальной. Такую конструкцию применяют в горизонтальных трубопроводах для предотвращения образования воздушных пробок (при сужении) или для обеспечения отвода конденсата (при расширении). Эксцентрики позволяют сохранить неизменным уровень низа трубы, что удобно при прокладке по опорам и лоткам. Их часто устанавливают на всасе центробежных насосов, чтобы избежать кавитации и скопления газов, а также в трубопроводах с двухфазными средами.
Оба типа переходов могут быть как равнопроходными (с одинаковой толщиной стенки по всей длине), так и усиленными (с утолщением в зоне меньшего диаметра для компенсации напряжений). Выбор конкретного исполнения зависит от рабочего давления и материала труб.
Материалы изготовления и сортамент
Переходы стальные производятся из различных марок стали, что определяет их область применения. Наиболее распространены углеродистые стали 10, 20, 35 — они дешёвы, хорошо свариваются и подходят для транспортировки воды, пара, нефтепродуктов при температурах до 450 °С. Для более высоких температур и агрессивных сред используют легированные хромомолибденовые стали (12ХМ, 15ХМ, 12Х1МФ), которые обладают жаропрочностью и стойкостью к водородной коррозии. Нержавеющие стали марок 12Х18Н10Т, AISI 304/316L применяются для пищевых, химических и фармацевтических сред, где требуется инертность к агрессивным веществам.
Сортамент переходов охватывает условные диаметры от 15 до 1400 мм и более. Для каждого размера существуют стандартные значения толщин стенок, рассчитанные на разные давления (от Ру 0,25 до 25 МПа). Длина перехода зависит от разницы диаметров и угла конусности, который обычно составляет 15–45 градусов. При выборе перехода важно, чтобы его материал соответствовал материалу соединяемых труб — это обеспечивает одинаковый коэффициент линейного расширения и предотвращает появление термонапряжений.
Антикоррозионная обработка переходов — обязательный этап для изделий из углеродистых сталей. Наружное и внутреннее покрытие эпоксидными или полиуретановыми составами, горячее цинкование, нанесение лакокрасочных материалов — всё это значительно продлевает срок службы деталей в условиях повышенной влажности и агрессивных грунтов. Для нержавеющих и легированных сталей обработка обычно не требуется, но иногда применяется пассивация для усиления защитной оксидной плёнки.
Сварка стальных переходов: технология и контроль
Монтаж переходов выполняется преимущественно сваркой — это самый надёжный способ получения неразъёмного герметичного соединения. Подготовка к сварке включает разделку кромок под нужный угол, очистку поверхностей от грязи и масла, а также прихватку переходника к трубе для фиксации. Сварку ведут ручной дуговой (электродами) или автоматической сваркой под флюсом, в среде защитных газов (MIG/MAG, TIG). Выбор метода зависит от материала, толщины стенки и условий на объекте.
Качество сварного шва — критический параметр, ведь именно здесь чаще всего возникают утечки. Поэтому после завершения сварки каждый стык подвергается визуальному осмотру и неразрушающему контролю. Ультразвуковая дефектоскопия позволяет обнаружить внутренние дефекты — поры, непровары, трещины, шлаковые включения. Также применяется радиографический контроль (рентген или гамма-излучение), который даёт изображение структуры шва. Для ответственных объектов (нефтегазовые магистрали, атомные станции) контроль обязателен для 100% стыков.
После проверки сварного соединения может потребоваться термическая обработка (отжиг) для снятия остаточных напряжений, особенно для толстостенных переходов из легированных сталей. Затем выполняется гидравлическое испытание всего участка на давление, превышающее рабочее в 1,5 раза, чтобы окончательно убедиться в герметичности. Только после всех этих этапов переход считается готовым к эксплуатации.
Преимущества стальных переходов и области применения
Стальные переходы заслуженно пользуются доверием инженеров и монтажников благодаря набору характеристик, которые выделяют их среди других способов соединения труб разного диаметра. Перечислим ключевые плюсы:
- Высокая прочность и долговечность. Сварной переход работает как единое целое с трубой, не ослабляя конструкцию. Срок службы исчисляется десятилетиями (до 50 лет и более).
- Герметичность. Качественно выполненный сварной шов и последующий контроль гарантируют отсутствие утечек на весь период эксплуатации.
- Устойчивость к внешним воздействиям. После антикоррозионной обработки переходы выдерживают влажную среду, блуждающие токи, агрессивные грунты без потери свойств.
- Пластичность и ремонтопригодность. Сталь хорошо поддаётся сварке и при необходимости дефектный участок можно вырезать и заменить без замены всей детали.
- Широкий сортамент. Возможность подобрать переход любого диаметра и толщины стенки для любых давлений и температур.
- Экономичность. Оптимальные гидравлические характеристики снижают потери давления, что экономит энергию на перекачку.
Области применения стальных переходов охватывают практически все отрасли промышленности и коммунального хозяйства. В нефтегазовой отрасли их устанавливают на промысловых трубопроводах, установках подготовки нефти и газа, компрессорных станциях. В теплоснабжении — на тепловых сетях, котельных, тепловых пунктах. В водоснабжении и водоотведении — на насосных станциях, очистных сооружениях, магистральных водоводах. В химической и пищевой промышленности — в технологических линиях, где важна чистота и стойкость к коррозии. Не обходятся без переходов и на судах, на атомных электростанциях, в системах кондиционирования и пожаротушения.
Практические рекомендации по выбору и монтажу
Выбор конкретного стального перехода всегда начинается с анализа условий работы. Первый шаг — определить номинальный диаметр и давление системы. Далее — выявить тип среды (её агрессивность, температуру) и наличие пульсирующих нагрузок. По этим данным подбирают марку стали и конструктивное исполнение (концентрическое или эксцентрическое). Для горизонтальных участков с газовой фазой предпочтительны эксцентрики для избежания застойных зон. Для вертикальных участков чаще используют концентрические.
При монтаже важно строго соблюдать технологию сварки, предусмотренную проектом. Следует использовать электроды и сварочные материалы, рекомендованные для данной марки стали. Нельзя пренебрегать разделкой кромок и предварительным подогревом для легированных сталей, чтобы избежать образования трещин. Все сварные стыки должны быть доступны для контроля — это означает, что после монтажа необходимо обеспечить проход для ультразвукового датчика и визуальный осмотр.
Также следует помнить, что стальные переходы, как и любые сварные детали, требуют регулярного обслуживания. Периодический осмотр на предмет коррозии, повреждений изоляции, состояния сварных швов — обязательная часть эксплуатации. При обнаружении местных утончений или следов коррозии необходимо своевременно провести ремонт или замену участка. Соблюдение этих простых правил гарантирует, что стальные переходы прослужат весь назначенный ресурс и обеспечат бесперебойную работу трубопровода.
